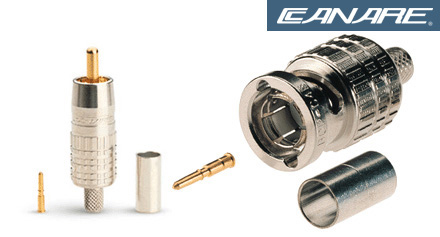

미국 Gepco 사의 75오옴의 디지털 코엑시얼 케이블(VSD2001)과 일본 카나레(Canare.Japan) 의 75옴 디지털 전용단자(RCAP-C5F)로 제작한 Gepco 디지털(Coaxial) 케이블로 디지털 신호전송및 영상(컴포지트신호)신호전송에 최상의 성능을 제공합니다.
1. VSD2001 (Gepco Digital Video 75오옴 Coaxial Cable) 케이블 용도
모든 케이블의 Impedance, Return Loss, 감쇄율을 보증하기 위해 모든 Gepco비디오케이블은 엄격한 허용오차를 거쳐서 생산됩니다.
이렇기 때문에 Analog 신호에서는 신호의 Ghosting과 감쇄가 최소화되고, 디지털신호에서는 Jitter 현상을 막을수 있습니다.
Gepco의 임피던스 허용치는 최대 +- 2~3 %이며 주파수 또한 1Ghz, 2.4Ghz, 3Ghz에서 100% Sweep-test가 됩니다.
이런이유로 HD나 SD신호 Format은 SMPTE292M, 259M을 만족하게 됩니다.
- 캠코더와 프로젝터의 장거리/고화질 영상신호 연결용
- DVDP, DIVX Player 와 TV 의 고화질 컴포지트 영상 연결용
- HDTV등 고화질 RF신호 전송용
2. VSD2001 (Gepco Digital Video 75오옴 Coaxial Cable) 케이블 설명
VSD2001 (Gepco Digital Audio 75오옴 Coaxial Cable) 은 디지털(Coaxial)시리얼전송 전용케이블로,
디지털 신호뿐만아니라 아날로그 시리얼전송에있어서도 탁월한 성능을 보이는등 모든 종류의
오디오/비디오 어플리케이션에서 매우 훌륭한 성능을 보여줍니다.
기존의 케이블에서 쉴딩(외부노이즈차폐)의 개선과 낮은 신호감쇄특성, 저손실 절연체에
18AWG 신호선을 사용하여 360Mbs 또는 비압축 HDTV 비디오 시그널을 장거리 전송하는데
최적의 성능을 발휘합니다. 또한 VSD2001 은 저/고주파 영역에서 최고의 신호감쇄특성과
외부노이즈차단으로 저/고주파 노이즈로 부터 화질을 안정적으로 전송해주며, 최대 3GHz까지의
전송대역폭의 성능을 가집니다
3. VSD2001 (Gepco Digital Audio 75오옴 Coaxial Cable) 케이블 규격
| 모델명 |
외피의 두께 |
전체 외경 |
무게 (Lbs) |
| Mft. |
100m |
| VSD2001 |
.033 Inch |
.84 mm |
.272 Inch |
6.91 mm |
42 |
14 |
4. VSD2001 (Gepco Digital Audio 75오옴 Coaxial Cable) 케이블 스펙
Serial Digital Video 75Ω Coaxial Cable
▷도체 ..................... 18 AWG(.040inch, 1.02mm) Solid BC
▷도체저항 ............... 6.4Ω/Mft, 21.0Ω/Km
▷발포체 .................. .180 inch, 4.57 mm, Cellual (Foam) PE
▷실드구조 ............... Two Shields : 100% foil and 95% TC Braid
▷실드저항 ............... 2.8Ω/Mft, 9.2Ω/Km
▷동축외피 ............... Flame Retardant PVC
▷임피던스 ............... 75Ω
▷전파정수 ............... 83%
▷캐페시던스 ............ 16.2 pF/ft, 53.1pF/m
|
