겝코사의 최고급선재을 이용한 컴포넌트케이블,겝코 컴포넌트케이블

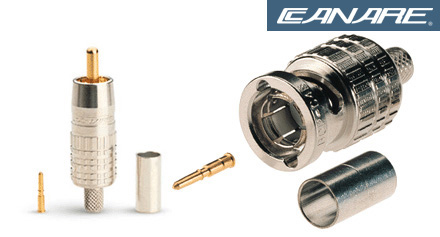

미국 Gepco 사의 Analog/Serial Digital Video 75오옴 Coaxial Snake 케이블(RGB 250)과 일본 카나레(Canare.Japan) 의 75옴 디지털 전용단자(RCAP-C3A)로 제작한 Gepco 컴포넌트 케이블로 컴포넌트 신호전송에 있어서 가격대비성능이 우수한 제품입니다.
모든 케이블의 Impedance, Return Loss, 감쇄율을 보증하기 위해 모든 Gepco비디오케이블은 엄격한 허용오차를 거쳐서 생산됩니다.
이렇기 때문에 Analog 신호에서는 신호의 Ghosting과 감쇄가 최소화되고, 디지털신호에서는 Jitter 현상을 막을수 있습니다.
Gepco의 임피던스 허용치는 최대 +- 2~3 %이며 주파수 또한 1Ghz, 2.4Ghz, 3Ghz에서 100% Sweep-test가 됩니다.
이런이유로 HD나 SD신호 Format은 SMPTE292M, 259M을 만족하게 됩니다.
- DVDP, 셋탑박스와 HDTV, 프로젝션TV, 프로젝터연결 등 컴포넌트신호의 고화질,장거리 전송이 필요한곳
- Serial Digital Video(SDI), 고해상도 비디오 프로젝터,CG / CAC Workstations 등에 사용
- 컴포넌트신호의 고화질,장거리 전송이 필요한곳
2. RGB250 (Analog/Serial Digital Video 75오옴 Coaxial Snake Cables) 케이블 설명
RGB250 (Analog/Serial Digital Video 75오옴 Coaxial Snake Cables) 케이블은 디지털(Coaxial)시리얼전송 전용케이블로,
디지털 신호뿐만아니라 아날로그 시리얼전송에있어서도 탁월한 성능을 보이는등 모든 종류의
오디오/비디오 어플리케이션에서 매우 훌륭한 성능을 보여줍니다.
기존의 케이블에서 쉴딩(외부노이즈차폐)의 개선과 낮은 신호감쇄특성, 저손실 절연체에
23AWG 신호선을 사용하여 디지털/아날로그 신호의 장거리 전송하는데있어서 최적의 성능을 발휘합니다. 또한 저/고주파 영역에서 최고의 신호감쇄특성과 외부노이즈차단으로 저/고주파 노이즈로 부터 화질을 안정적으로 전송해줍니다.
DVDP, 셋탑박스와 HDTV, 프로젝션TV, 프로젝터연결 등 컴포넌트신호의 고화질,장거리 전송이 필요한곳에 적극추천합니다.
RGB250 (Analog/Serial Digital Video 75오옴 Coaxial Snake Cables) 케이블 규격
| 모델명 |
외피의 두께 |
전체 외경 |
무게 (Lbs) |
| Mft. |
100m |
| RGB 250 |
.040 Inch |
1.02 mm |
.460 Inch |
11.7 mm |
80 |
26 |
RGB250 (Analog/Serial Digital Video 75오옴 Coaxial Snake Cables) 케이블 스펙
▷도체 ..................... 23 AWG(7 X 33 AWG) Stranded BC
▷도체저항 ............... 30.0Ω/Mft, 98.4Ω/Km
▷발포체 .................. .099 inch, 2.51 mm, Gas-injected Foam PE
▷실드구조 ............... Two Shields : 100% foil and 93% TC Braid
▷실드구조저항 ............... 4.8Ω/Mft, 3.91Ω/Km PVC
▷채널외피 ............... .154 Inch, 3.91 mm, PVC
▷전체왜피..................Riser Gep-Flex TPE, Black
▷임피던스 ............... 75Ω
▷전파정수 ............... 84%
▷캐페시던스 ............ 16.2 pF/ft, 53.1pF/m
Component Output(콤포넌트 출력)
TV에 가까이 눈을 대고 들여다보면 적색(R), 녹색(G), 청색(B)의 작은 점들이 뒤엉켜서 하나의 상을 만드는 것을 알 수 있습니다.
이것이 영상을 표현하는 기본색상으로 적절한 조합을 통해 영상을 보여주는 것입니다. RGB로 만들어진 영상 은 밝기 (휘도신호,Y), 색의조합(색차 신호,Cb,Cr)등 세가지 신호로 변화되어 TV수상기에 표현되는데 전달방식에 따라 화질의 차이가 생기게 됩니다.
일반적으로 DVD플레이어는 영상출력방식으로 콤포지트(Composite),S-Video, 콤포넌트(Component)를 지원합니다. 세단자의 차이점은 위의 세가지신호를 하나로 묶어 보내느냐(콤포지트), 둘로보 내느냐(S-Video),모두 나눠보내느냐 (콤포넌트)이다.
당연한 결과이지만 화질의 정도는 "콤포지트
콤포넌트케이블은 저항 75옴만 지원하면 연결에 무리가 없습니다.
|
DVI,HDMI 케이블
